Professional Port Shipyard Mobile Luffing Jib Crane

Professional Port Shipyard Mobile Luffing Jib Crane

Jib Crane, Portal Crane, Slewing Crane manufacturer / supplier in China, offering Professional Port Shipyard Mobile Luffing Jib Crane, 30 Ton Professional Shipyard Portal Container Crane, 360 Degree up to Column Mounted Jib Crane and so on.

Send InquiryChat Now
Product Details
Welcome to consult professional port shipyard mobile luffing jib crane price and quotation with Henan Dowell Crane Co.,Ltd, which is one of the leading professional port shipyard mobile luffing jib crane manufacturers and suppliers in China, and we can offer you customized products.
Basic Info
  • Model NO.: HC-PT

  • Condition: New

  • Type: Lifting Platform

  • Capacity: 120 T

  • Working Radius: 65 M

  • Electrical Parts Brand: Simens, Schneider, Chnt

  • Working Environment: -20~45 Degrees

  • Warranty: 2 Years

  • Sling Type: Wire Rope

  • Power Source: Electric

  • Installation: Assembled

  • Specification: CE, CCC

  • HS Code: 84263000

  • Certification: CE, ISO9001: 2000

  • Application: Port, Construction Usage, Workshop Usage, Container Usage, Mineral Area Usage

  • Name: Professional Port Shipyard Mobile Jib Crane

  • Lifting Height: 60 M

  • Protection Device: Limit Switch, Main Isolating Switch

  • Control Mode: Cabinet/ Pendent/ Remote Control

  • Colour: as Your Requirement

  • Tower Crane Type: Slewing Tower Crane

  • Main Girder Form: Single Girder

  • Moving Type: Orbital

  • Trademark: HERCULES

  • Origin: Xinxiang, Henan


    Product Description

    1. PRODUCT INTRODUCTION

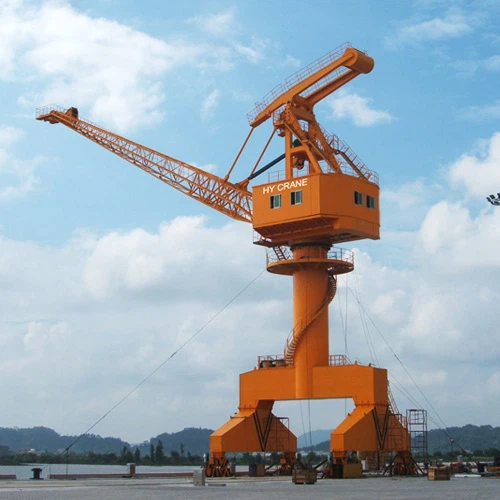

    This jib portal crane has been widely used in port, yard, station, stack and so on. In order to quicken the turnover of the vehicle, the operation of loading and unloading, transshipment of goods on the shipping and car needs high efficiency. With the advantage of advanced capability, high working efficiency, compact frame, calm movement, comfortable operation, safety and reliability,convenience maintenance, nice appearance and so on, it can make good use of the limited space of the port, yard and other places.

    - Electric control equilibrium system is applied to avoid overload of switching and lift mechanism, as a result of which, the outage rate can be reduced.
    - The four bar linkage mechanism is optimized by dynamics software. When luffing, the horizontal move of load in ensured, the transmission angle is increased and the pressure angle reduced, by which, the service lift of four bar linkage mechanism is increased.
    - The luffing mobile counterweight is adopt so that when operating, the upsetting caused by load is minimized and the service life of revolving support increased.

    ENVIRONMENT:
    - The power of crane is three-phase AC; rated frequency is 50 Hz; rated voltage is 380V;
    - The temperature of working environment is -20-+45ºC; the max.relative humidity is no less than 85%;
    - Working class of the crane is A3-A5;
    - Working environment of the crane is indoor;
    - The crane that has special requirements for environmental conditions shall execute the contract articles.

    ORDERING MUST KNOW:
    The basic parameters (rated lifting weight, lifting height and span, etc.) of the crane shall be described clearly when the user orders goods or signs a contract so that  the product which may satisfy the working condition can be supplied.

    SAFETY FEATURE:
    - Weight overload protection device,
    - Top quality long time bearing polyurethane materials buffer,
    - Crane traveling limit switch,
    - Voltage lower protection function,
    - Emergency stop system,
    - Current overload protection system and so on.

    PAINTING:
    - Primer and finishing paint
    - Color: According to your demand.
    - Average thickness: About 100 microns
    - Or according to customers' requirements

    2. TECHNICAL SPECIFICATION
    Product Specification
    3055
    Working Level
    of Complete Machines

    A5
    Lifting CapacityLifting CapacitytMain HookAux. Hook
    1204020(40,<2t)
    Radiusm24~3324~6028~65
    Lifting Heightm6060
    Working RadiusMax.m6065

    Min.m2428
    Speed of MechanismLifting Speedm/min6(12,<48t)15(30,<8t)
    Luffing Speedm/min~10
    Slewing Speedr/min0.24
    Traveling Speedm/min30
    Power Source
    3-phase A.C. 50Hz 380V
    Track Gauge/ Wheel Basem13/16
    Clear Height of Portalm~13
    Tail Slewing Radiusm~17
    Rotary Disc Tail Slewing Radiusm<=15
    In-service Maximun Wind PressureN/m250
    Out-service Maximun Wind PressureN/m1000
    In-service Maximun Wheel PressureKN450
    Steel Track Recommended
    Qu50
    Installed Capacitykw220

    3. FAQ
    Thank you for you patient reading. If you still have some questions about our products, our corporation or others, the following may help you.

    1) What's the information should I provide when inquiry?
    A: Lift capacity B: span C: lift height D: power source
    The more information you provide, the accurate solution we can prepare for you! The information such as the lift capacity, span, lift height, power source or other specials you give us will be more appreciated.

    2) How many operating methods for my selection?
    Standard operating methods:
    A: pendent controller with push buttons.
    B: remote control with push buttons
    C: cabin(space capsule seat) control with joystick.Choose any type as you like.

    3) Can this type work in hazardous environment?
    That's Sure! This type product is just for application in general manufacturing workshop.For hazardous environment, please consult our professional sales manager.
    We can customize for you, acid proof or explosion proof, no problem for that.

    4) Can you provide the serious lifting tools?
    That's sure! we can provide any lift tools such as lift sling belt, lift clamp, grab, magnet or other specials as your requirement!

    5) How can we install the crane?
    Our senior engineer can be your side to do the installation guide service and training. Moreover, our best sales can visit your country.

    4. CONTACT US

    Company:HENAN DOWELL CRANE CO.,LTD
    Contacter:June Chao
    Mob:86 158 360 72078
    Tel:86 373 850 6666

     whatsapp:

    86 176 0373 1989
